[マイコン]MEGA2560(32Mbit)+WiFiR3 をMacBookProで動かそう。

[マイコン]MEGA2560(32Mbit)+WiFiR3 をMacBookProで動かそう。

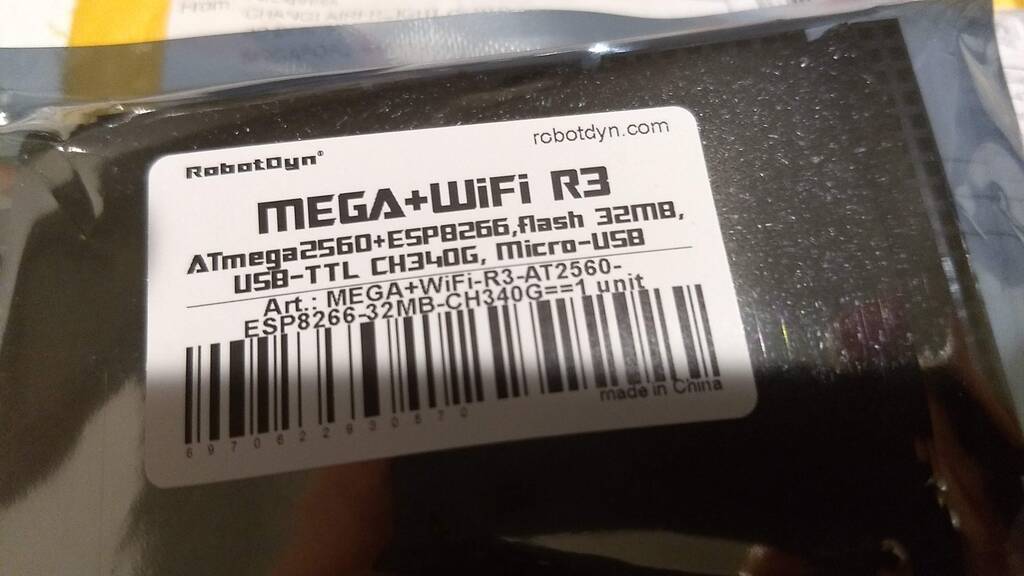

RobotDyn ロボットディン MEGA+WiFi R3 パッケージ

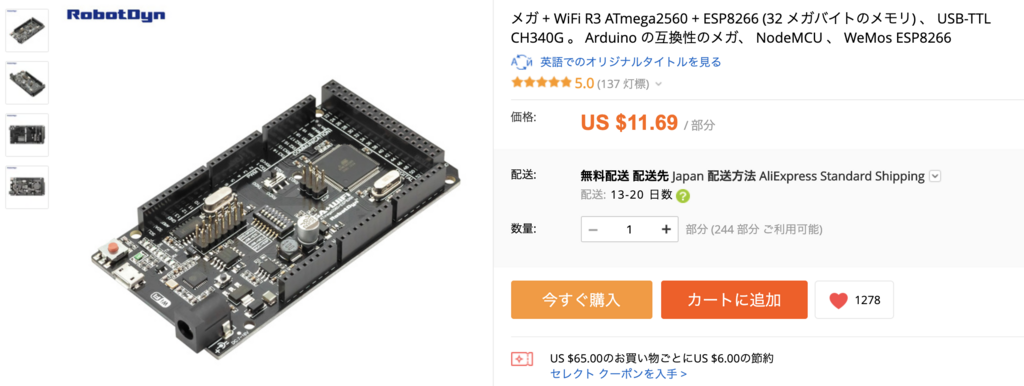

今回も AliExpress を利用して購入しました。

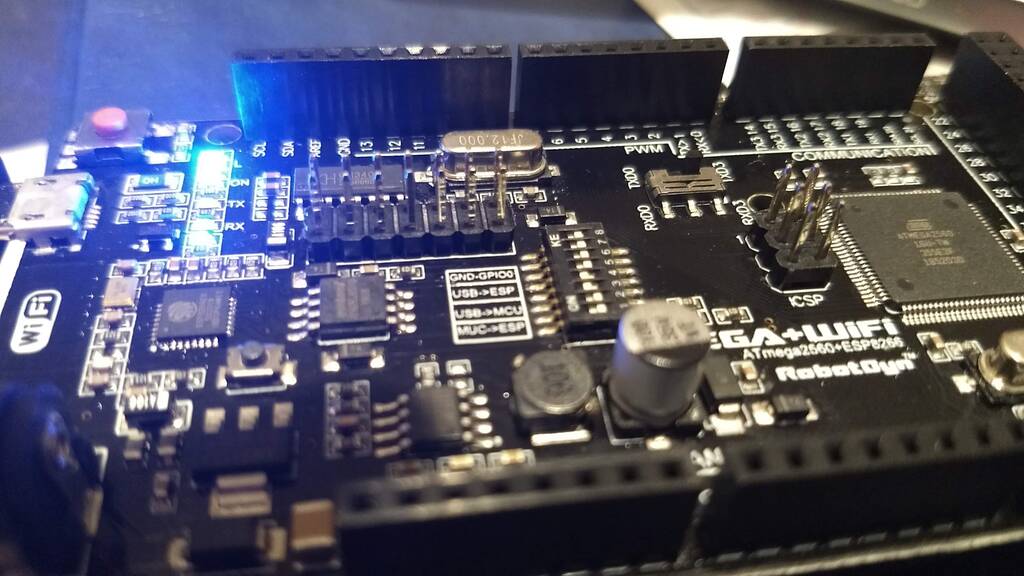

DIP-SW / Pin3 とpin4 のみ ON にして MacBookPro へ USB 接続。
技適がないので、ここでは ESP8266 を使用しない設定での説明。
WiFi 用 SMA 接栓は映らないように撮影。色々と諸事情・・・。

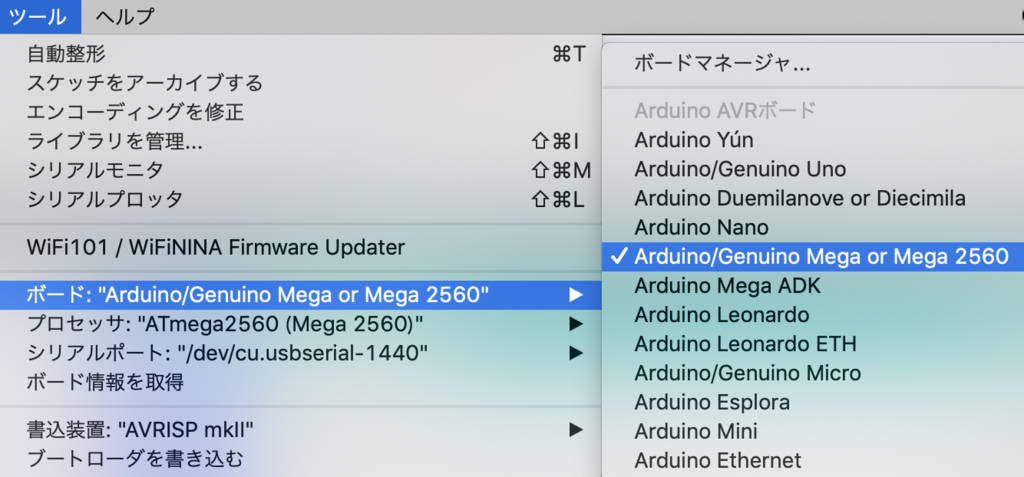

Arduino IDE からは一発認識

Arduino / Genuino Mega or MEGA 2560
/dev/cu.usbserial-1440のAeduino として接続も無問題。

===

ピン・テーブル情報

ConnectionDIP
 1234567
ATmega2560<->ESP8266ONONOFFOFFOFFOFFOFF
USB <->ATmega2560
電波シールドボックスで使用するとしても、我が国では基本的にこの設定を!
OFFOFFONONOFFOFFOFF
USB<->ESP8266 (Update firmware or sketch)OFFOFFOFFOFFONONON
USB<->ESP8266 (communication)OFFOFFOFFOFFONONOFF
All independentOFFOFFOFFOFFOFFOFFOFF

Special solution:

USB <->ATmega328<-> ESP8266

 DIPSWITH 2
Connection1234567
USB <-> ATmega2560<-> ESP8266
これが謎な設定w
電波法違反とならぬよう適切なご対応をお願いいたします。
ONONONONOFFOFFOFFTo RXD3/TXD3
  • USB converter CH340G connect to RX0/TX0 of ATmega2560
  • ESP8266 connect to RX3/TX3 of ATmega2560

ESP8266 FOTAなど操作情報は本家サイトをご覧ください。
https://www.instructables.com/id/Arduino-MEGA-2560-With-WiFi-Built-in-ESP8266/

===

ちなみに、AliExpress へ発注後、僅か 7日で配送されました。
( G20 ホスト開催影響で税関が遅延していても、この速さとお値段)

ツッコミどころ満載のボードですが、遊びたい方は hacksterなどをご参照ください。
https://www.hackster.io/search?i=projects&q=MEGA%202560


※お約束
当ブログではサポートは行なっていません。購入代行を含む。

ご覧いただきありがとうございました。

                                 以上
